Длиннофокусные моторизованные оптические устройства (трансфокаторы) серии H10Z0819xx-MP марки Computar предназначены для оснащения мегапиксельных камер с форматом сенсора до 1/2” и различаются между собой типом управления автоматической диафрагмой (Video Drive или DC-Iris) и наличием /отсутствием предустановок. Вне зависимости от модели, все трансфокаторы данной серии имеют сервоприводы фокуса/зума, диапазон фокусных расстояний 8-80 мм, минимальную глубину резкости 2.5 м, фильтр нейтральной плотности и позволяют изменять апертуру от F1.9 до F1000. Каждый трансфокатор H10Z0819 соединяется с камерой видеонаблюдения при помощи крепления С-типа, а горизонтальные углы обзора при работе на 1/2-дюймовом сенсоре варьируются в диапазоне от 44.81° до 4.45°.



Оптика линейки Computar H10Z0819хх-МР создана для установки на IP-камеры видеонаблюдения с мегапиксельным разрешением (1-1.3 МР) и чувствительным элементом от 1/4 до 1/2 дюйма. Входящие в эту линейку трансфокаторы могут изменять фокусное расстояние в диапазоне от 8 до 80 мм и обеспечивают быстрое «приближение» деталей сцены. Оптические приборы H10Z0819 позволяют камерам формировать четкое изображение объектов, находящихся на расстояниях от 2.5 м, а высококачественные стеклянные линзы, которые использует каждый трансфокатор данной линейки, исключают появление бликов и других дефектов.

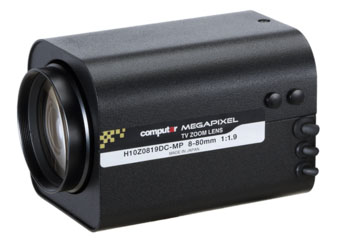

трансфокаторы Computar серии H10Z0819xx-MP







Удаленная настройка параметров фокусировки и масштабирования



У всех устройств серии H10Z0819 имеются высокоточные сервоприводы, регулирующие фокус/зум с временем отклика не более 7 с. Управлять фокусировкой и приближением данные трансфокаторы, как и устройство H30Z1015AMS, позволяют дистанционно с рабочего места оператора системы видеонаблюдения. Благодаря поддержке быстрой перенастройки и 10-кратному оптическому зуму, любой трансфокатор H10Z0819 целесообразно устанавливать на мегапиксельные камеры, работающие на объектах с обширными площадями и оживленным движением.





Наличие в серии моделей с VD и DC-Iris



Раскрытие автоматической диафрагмы H10Z0819AMS-MP и трансфокатора H10Z0819AMSP-MP с технологией Video Drive, которую используют и E24Z1018AMSP-MPIR, корректируется автоматически в соответствии с параметрами видеосигнала от камеры. В отличие от них, трансфокаторы H10Z0819DC-MP и H10Z0819PDC-MP снабжены автодиафрагмой DC-Iris, регулируемой постоянным током. Оба способа регулировки АРД обеспечивают постоянный уровень светового потока, попадающего через трансфокатор на сенсор камеры, имеют малое время отклика и реализуют быструю адаптацию к изменениям условий освещенности на контролируемом объекте.





Поддержка программируемых предустановок



За счет наличия потенциометров, как и у модели H21Z1016AMSP-MP, сопротивление которых меняется вместе с изменениями фокусного расстояния и глубины резкости, трансфокаторы H10Z0819AMSP / PDC-MP позволяют задавать предустановленные параметры фокусировки и масштабирования. Каждой позиции зума/фокуса соответствуют определенные значения сопротивления, которые трансфокаторы фиксируют и сохраняют в памяти приемника телеметрии. При активации предустановок, на H10Z0819AMSP-MP и трансфокатор H10Z0819PDC-MP будет подаваться от приемника напряжение до тех пор, пока сопротивления потенциометров не совпадут с сохраненными значениями.





Работа в широком диапазоне освещенностей и защита от засветки



При избытке света на объекте камеры могут формировать засвеченное изображение. Для предотвращения этого H10Z0819хх-MP, как и трансфокатор H27Z9535PDC-МР, имеет фильтр нейтральной плотности (ND Filter), играющий роль «солнцезащитных очков», а их диафрагма может раскрываться от F1.9 до F1000. В условиях яркой засветки апертура уменьшается, фильтр равномерно ослабляет все частоты спектра светового потока, проходящего через трансфокаторы этой линейки, и обеспечивает корректную цветопередачу. При снижении освещенности автодиафрагма раскрывается, и ND-приспособление, диаметр которого намного меньше апертуры открытой диафрагмы, перестает оказывать влияние на интенсивность световых лучей, попадающих сквозь трансфокатор на чувствительный элемент камеры.





Конструктивные особенности устройств серии H10Z0819



Для крепления на камеры у всех моделей предусмотрена резьба С-типа, а соединение М46х0.75 мм позволяет оснащать данные трансфокаторы опциональными фильтрами, например, для инфракрасной коррекции. При необходимости видеомониторинга уличных объектов, камеры с оптикой серии H10Z0819 можно поместить внутрь термокожуха с требуемым уровнем климатической защиты. Резьба стандарта 1/4"-20UNC, которую имеет каждый трансфокатор линейки H10Z0819хх-МР, обеспечивает возможность быстрого и простого монтажа оптики на соответствующие штативы или кронштейны.
