Линейка оптики M24Z марки Computar включает два трансфокатора, предназначенных для установки на камеры, имеющие 2-мегапиксельное разрешение и чувствительные элементы формата от 1/2 до 2/3 дюйма. Эти моторизованные устройства позволяют выполнять удаленную настройку фокуса и приближения, а также поддерживают переход к предустановленным параметрам фокусировки и кратности масштабирования. Между собой трансфокаторы M24Z1527PDC-MP и M24Z2138PDC-MP различаются диапазонами фокусных расстояний (15-360 мм и 21-500 мм), фокальными числами (F2.7 и F3.8) и углами обзора. Обе модели этой линейки обеспечивают видеосъемку объектов на расстоянии от 5 м и высокий уровень детализации изображения. При этом каждый трансфокатор имеет автодиафрагму, управляемую напряжением постоянного тока, и может оснащаться дополнительными светофильтрами.





Computar M24Z1527PDC-MP





Длиннофокусные трансфокаторы Computar серии M24Z, как и устройства линейки H35Z1015PDC-MP, рассчитаны на совместную работу с 2-мегапиксельными камерами, осуществляющими видеоконтроль таких объектов, как стадионы, морские порты, аэродромы и др. При видеосъемке с большого расстояния трансфокаторы M24Z1527PDC-MP и M24Z2138PDC-MP позволяют изменять фокусное расстояние в диапазоне от 15 до 360 мм и от 21 до 500 мм, соответственно, и обеспечивают получение качественной картины, а при необходимости предоставляют возможность быстро приблизить интересующие фрагменты сцены. Каждый трансфокатор этой серии совместим с камерами, имеющими 1/2”, 1/1.8” или 2/3” матрицу, а для видеомониторинга в уличных условиях они работоспособны в термокожухе.





Дистанционный контроль фокусировки и масштабирования



Оба трансфокатора линейки M24Z снабжены высокоточными сервоприводами со временем отклика порядка 6.5 с. Управлять фокусировкой и приближением данные трансфокаторы, как и устройство H30Z1015AMS, позволяют удаленно с рабочего места оператора системы видеонаблюдения. Благодаря поддержке быстрой перенастройки и 24-кратному оптическому зуму, M24Z1527PDC-MP и трансфокатор M24Z2138PDC-MP целесообразно устанавливать на 2-мегапиксельные камеры, осуществляющие видеоконтроль территорий с крупными площадями и большим количеством подвижных объектов.

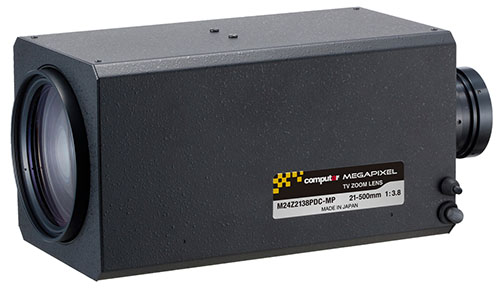

Computar M24Z2138PDC-MP







Программируемые пресеты зума и фокуса



За счет наличия специальных потенциометров эти трансфокаторы позволяют задавать предустановленные параметры фокусировки и масштабирования. Сопротивление потенциометров меняется вместе с корректировками фокусного расстояния и глубины резкости, а любой позиции зума / фокуса соответствуют определенные значения сопротивления, которые эти трансфокаторы, как и модель H21Z1016AMSP-MP, фиксируют и сохраняют в памяти приемника телеметрии. В случае активации предустановок на M24Z1527PDC-MP или трансфокатор M24Z2138PDC-MP напряжение будет подаваться до тех пор, пока сопротивление потенциометров не совпадет с сохраненными значениями, соответствующими выбранному фокусному расстоянию и коэффициенту увеличения.





Автоматическое управление диафрагмой по технологии DC-Iris



Раскрытие диафрагмы M24Z1527PDC-MP и M24Z2138PDC-MP, как и у трансфокатора H10Z0819DC-MP, регулируется сигналами постоянного тока, формируемыми в соответствии с интенсивностью светового потока. Диафрагма M24Z1527PDC-MP может раскрываться в диапазоне от F2.7 до F500С, а трансфокаторы M24Z2138PDC-MP изменяют фокальное число в пределах от F3.8 до F500С. Обе модели наиболее целесообразно устанавливать на IP-камеры с поддержкой технологии DC-Iris. При этом вне зависимости от диапазона фокусных расстояний каждый трансфокатор данной серии обеспечивает постоянный уровень освещенности чувствительного элемента камеры.





Гибкая настройка углов захвата изображения и глубины резкости



Изменяя фокусное расстояние M24Z1527PDC-MP и M24Z2138PDC-MP, оператор может быстро и точно настроить требуемый угол обзора трансфокатора в соответствии с форматом сенсора камеры и спецификой объекта наблюдения. На камере с 2/3-дюймовой матрицей M24Z1527PDC-MP обеспечивает горизонтальные углы обзора от 32.3° до 1.4°, а для M24Z2138PDC-MP эти параметры варьируются в пределах от 23.5° до 1°. Минимальное расстояние до объекта, при котором трансфокаторы будут формировать информативную картинку, составляет 5 м. Для повышения четкости и детализации изображения предметов, находящихся на больших расстояниях, они, как и трансфокатор H27Z9535PDC-МР, предоставляют возможность увеличить глубину резкости до оптимального уровня.





Универсальность конструкции M24Z



Для соединения с камерой у каждого трансфокатора этой серии имеется крепление с резьбой С-типа, а при наличии C/CS-адаптера возможно их использование с камерами, имеющими CS-крепление. Сервоприводы, которыми оборудованы трансфокаторы, обеспечивают удаленное управление оптическим увеличением, фокусировкой и глубиной резкости изображения независимо друг от друга. Резьба 1/4"-20UNC, предусмотренная на нижней грани устройства, позволяет монтировать трансфокатор на штатив или кронштейн, а для установки опциональных светофильтров модели M24Z1527PDC-MP и M24Z2138PDC-MP имеют резьбу M77x1 мм.





Технические характеристики на трансфокаторы серии M24Z марки Computar:





Модели	M24Z1527PDC-MP	M24Z2138PDC-MP
Размер матрицы:	1/2 - 2/3"
Поддерживаемое разрешение камер:	мегапиксельное
Фокусное расстояние:	15-360 мм (24-кратный оптический зум)	21-500 мм (24-кратный оптический зум)
Фокальное число:	F2.7-F500С	F3.8-F500С
Максимальный формат изображения:	диаметр 11 мм
Эффективная апертура    - передняя:    - задняя:	66 мм   13.8 мм	66 мм   14.5 мм
Диагональные углы обзора трансфокатора    - с матрицей 2/3":     - с матрицей 1/1,8":    - с матрицей 1/2":	40.2°-1.8°   32.8°-1.5°   29.4°-1.3°	29.4°-1.3°   23.6°-1°   21.4°-0.9°
Горизонтальные углы обзора    - с матрицей 2/3":     - с матрицей 1/1,8":    - с матрицей 1/2":	32.3°-1.4°   26.3°-1.2°   23.6°-1°	23.5°-1°   18.9°-0.8°   17.1°-0.8°
Вертикальные углы обзора    - с матрицей 2/3":     - с матрицей 1/1,8":    - с матрицей 1/2":	24.4°-1.1°   19.8°-0.9°   17.8°-0.8°	17.6°-0.8°   14.2°-0.6°   12.8°-0.6°
Регулировка диафрагмы трансфокатора:	автоматическая, DC-Iris
Фокусировка:	моторизованная, время отклика около 6,5 с
Настройка увеличения:	моторизованная, время отклика около 6,5 с
Предустановки   (фокусировка и масштабирование):	есть
Электропитание:	6 В пост. тока, до 90 мА
Сопротивление потенциометров:	5 кОм
Сопротивления катушки индуктивности:	привод: 190 Ом; контроль: 1000 Ом
Минимальная глубина резкости:	5 м
Задний фокальный отрезок:	19.3 мм	21.3 мм
Расстояние от фланца   до фокальной плоскости:	17.526 мм
Тип крепления трансфокатора:	C
Использование дополнительного фильтра:	M77x1 мм
Монтажная резьба для штатива:	1/4"-20UNC
Диапазон рабочих температур:	-10° … +50° C
Масса:	2180 г	2240 г
Габариты (ШхВхД):	101х102,4х221,1 мм	101х102,4х237,6 мм
