Поскольку доля сетевых камер в общем объёме устройств, используемых в системах видеонаблюдения, неуклонно растёт, растут и требования к качеству и пропускной способности инфраструктур передачи данных — а вместе с ними и требования к тестированию кабелей.



Зависания высокопроизводительных сетевых камер при работе в локальных сетях общего назначения, увы, далеко не редкость. Обычно такая камера некоторое время работает без проблем, после чего передача данных прекращается, и единственным способом вернуть устройство к жизни является жёсткий перезапуск с отключением питания. Но это лишь временная мера: все проблемы, как правило, сосредоточены вовсе не в камерах, а в кабелях, изначально непригодных для передачи больших битрейтов. Дело в том, что далеко не все инсталляторы располагают нужными инструментами для измерения свойств кабелей «витая пара» и не считают нужным контролировать пропускную способность линий передачи данных, используемых для трансляции видеосигнала в сетевых системах видеонаблюдения. На сегодняшний день инструментарий монтажника IP-видеосистем, как правило, ограничивается профессиональными инструментами для зачистки и обжима разъёмов RJ-45 и средствами «прозвонки» витых пар на предмет обрыва и правильности чередования контактов. На сегодняшний день этого уже катастрофически недостаточно: ситуация требует оценки пропускной способности.









В отрасли структурированных кабельных систем уже достаточно давно применяется оборудование для тестирования кабелей на предмет определения частотной полосы пропускания и наличия ошибок передачи цифровых данных. Цена такого тестера составляет от 6 тысяч долларов, и рядовой компании-инсталлятору такого рода инвестиции, как правило, оказываются не по карману.

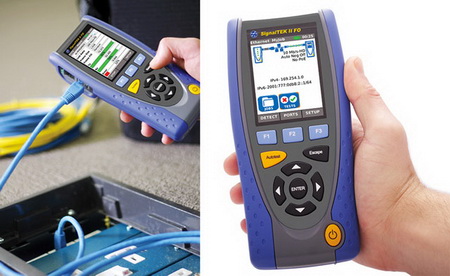

Однако нашёлся производитель, обративший внимание на эту ситуацию: компания Ideal Industries выпустила комплект устройств SignalTEK для проверки кабелей, предназначенных для передачи цифровых данных по сети Ethernet; этот тестер, помимо проверки распайки и целостности витых пар, проверяет кабель сигналом, эквивалентным битрейту в 1 Гбит/с. В ходе тестирования кабеля и разъёмов передатчик «прокачивает» через них 10 гигабит данных (823 452 пакетов), и утрата хотя бы одного пакета приводит к индикации ошибки. В приборе предусмотрен и временной рефлектометр, позволяющий локализовать неисправность проблемного кабеля и точно определить длину исправного отрезка. На тестирование линии уходит порядка 20 секунд, и его результаты монтажник может скачать на обычный USB-накопитель в форматах файлов PDF и Excel. Дилерская цена устройства, по сообщениям отраслевой прессы, составляет порядка 1500 долларов.
