Функционал современных камер видеонаблюдения существенно выходит за рамки задач, связанных с охраной и мониторингом обстановки. Это позволяет использовать такие камеры в сферах, связанных с повышением эффективности бизнеса. В первую очередь, речь идёт о функциях видеоаналитики.



Одной из передовых функций является подсчёт числа людей и построение тепловой карты в панорамных купольных камерах, имеющих объектив «рыбий глаз». Такие возможности имеются у 9-мегапиксельной камеры WiseNet PNF-9010R, которую выпускает компания Hanwha Techwin.







Торговля



Наиболее широкое применение подсчёт числа людей и построение тепловой карты находят в розничной торговле. Используя эти функции, администрация магазина или торгового центра узнаёт, сколько покупателей посещает его в различное время суток и в разные дни недели, и как потоки людей распределяются по торговому залу. Она может увязывать получаемые данные с размещением товаров на полках и с проводимыми в магазине рекламными акциями и распродажами. Всё это позволяет совершенствовать работу торгового заведения и повышать его прибыль.





Размещение камеры



Как и любая другая видеоаналитика, подсчёт числа людей и построение тепловой карты зависят от освещения, угла зрения и других факторов. Поэтому важно, чтобы инсталлятор внимательно изучил объект и хорошо понимал стоящие перед ним задачи.



Панорамная камера с широкоугольным объективом «рыбий глаз» устанавливается на потолке и направлена вертикально вниз. На всей территории, попадающей в кадр, должно обеспечиваться хорошее, стабильное освещение. Для модели PNF-9010R рекомендуемая высота до пола составляет от 2.5 до 4.5 м, освещённость — от 300 до 600 лк.

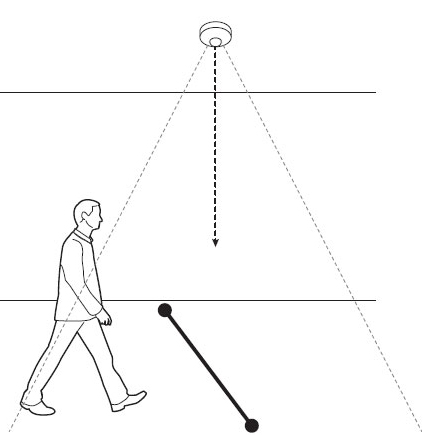

Пример правильной установки телекамеры





Поле зрения камеры не должно перекрываться другими предметами, подвешенными на меньшей высоте, — светильниками, рекламными щитами и др. Кроме того, в нём не должно быть источников света, направленного в объектив. За счёт наличия объектива «рыбий глаз» панорамная камера берёт под наблюдение обширную территорию в десятки квадратных метров.

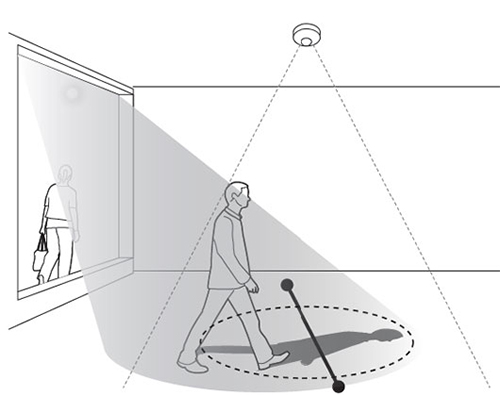

Пример плохого освещения сцены, снимаемой камерой





Подсчёт числа людей основан на распознавании движущихся объектов на изображении. Следовательно, в зоне подсчёта не должно быть автоматических или вращающихся дверей и других подвижных элементов интерьера.

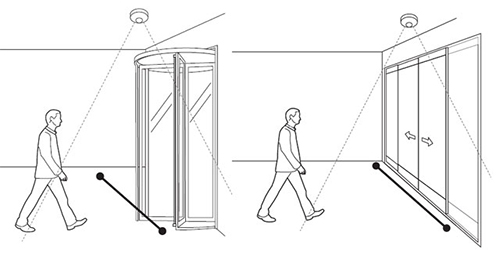

Пример плохой установки камеры видеонаблюдения: двери попадают в кадр





Видеоаналитика



Подсчёт числа людей и построение тепловой карты выполняются в процессоре камеры. В нём производится обнаружение объектов, движущихся относительно фона, и определяется их количество. На основе этих данных формируется статистика, которая требуется пользователю.



Обе функции камеры с объективом «рыбий глаз», связанные с подсчётом движущихся объектов, служат для получения статистики. Они не предназначены для обнаружения факта движения в кадре и не могут заменять собой детектор движения или детектор пересечения виртуальной линии.





Подсчёт числа людей



Подсчёт числа людей означает, что с помощью камеры определяется количество движущихся объектов, которые пересекают линию. Это — виртуальная линия, которая задаётся в пределах кадра при настройке камеры. Подсчёт может вестись отдельно для объектов, пересекающих линию в каждом из двух направлений.



В случае камеры PNF-9010R скорость объектов должна быть примерно постоянной и лежать в интервале от 0.5 до 1.5 м/c, а расстояние между ними — составлять не менее 50 см. Такие параметры соответствуют внутренней среде торгового центра или иного здания коммерческого либо общественного назначения. Очевидно, что в случае, скажем, подсчёта числа автомобилей, проезжающих по дороге, эти параметры, как и упомянутая выше высота размещения камеры, были бы иными.



Модель PNF-9010R позволяет задать в кадре две виртуальных линии и вести подсчёт проходящих через них объектов отдельно. Эти линии могут пересекаться.

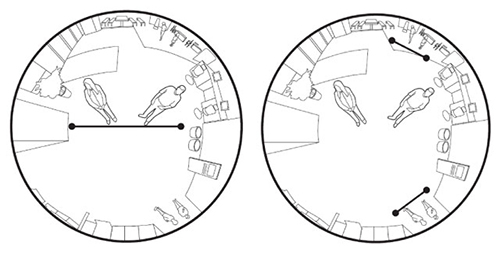

Примеры хорошей (слева) и плохой (справа) настройки подсчёта числа людей с помощью камеры, имеющей объектив «рыбий глаз»

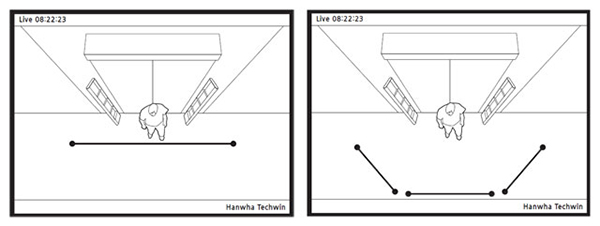

Примеры хорошей (слева) и плохой (справа) настройки подсчёта числа людей с помощью камеры, имеющей обычный объектив





В розничной торговле подсчёт числа людей используется для определения посещаемости торговых центров в разное время. Если установить одну камеру с данной функцией на входе в торговый центр, а другую на выходе, то можно определять также среднее время пребывания в нём покупателя. В случае, если один и тот же проход служит и входом, и выходом, достаточно установить одну камеру и раздельно вести учёт объектов, пересекающих виртуальную линию в том и другом направлении.





Тепловая карта



Для построения тепловой карты камера в определённый момент времени фиксирует координаты всех движущихся объектов. Затем эти объекты наносятся на карту территории, находящейся в кадре. При отображении карты на экране значения плотности, то есть числа объектов на единицу площади, лежащие в определённых интервалах, показываются разными цветами. В результате получается картина, на которой хорошо видно, как объекты распределены по территории.

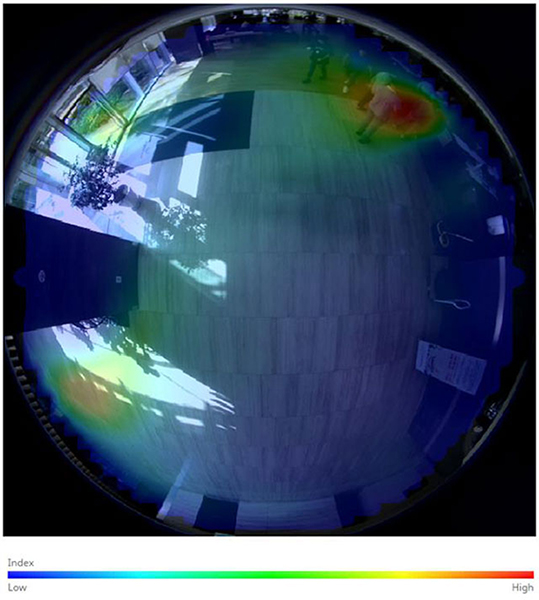

Пример тепловой карты, полученной с помощью камеры, имеющей объектив  «рыбий глаз»





Съёмка тепловой карты повторяется с периодичностью, задаваемой при настройке камеры. В результате пользователь имеет полную статистику присутствия людей в поле зрения камеры в разное время.
