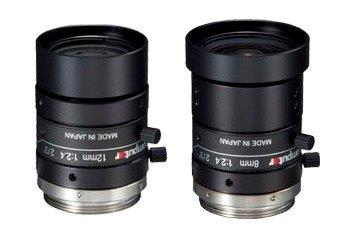

8-миллиметровый объектив M0824-MPW2 марки Computar и модель M1224-MPW2 с фокусным расстоянием 12 мм предназначены для оснащения IP-камер, использующихся в системах автоматизированного видеоконтроля производственных процессов. Они имеют резьбу С-типа и могут устанавливаться на камеры с форматом сенсора до 2/3” и разрешением до 5 МР. Благодаря линзам из стекла высокого качества и скорректированной дисторсии, эти фиксированные объективы обеспечивают четкую высокоинформативную видеосъемку без искажений. M0824/M1224-MPW2 позволяют вести съемку объектов, находящихся на расстояниях от 0.05/0.1 м, а раскрытие их диафрагмы регулируется в диапазоне от F2.4 до F16.0. Обе фиксированные модели могут оснащаться дополнительными световыми фильтрами.



Камеры и объективы систем машинного зрения применяются для контроля работы технологического оборудования, автоматической оценки качества и выявления дефектов продукции, подсчета объектов на конвейерной ленте, считывания серийных номеров и решения других задач. Основными преимуществами таких систем, для которых созданы фиксированные объективы Mхх24-MPW2 и другие модели семейства MPW2, являются высокая скорость обработки данных и возможность непрерывного их использования круглые сутки без снижения точности результатов. Компания CBC Group выпускает широкий ассортимент продукции марки Computar, позволяющий выбрать и купить по разумной цене фиксированную оптику для видеосистем, используемых в областях машиностроения и пищевой промышленности, автоматизированного транспорта, метрологии и производственной безопасности.











Высококачественная оптика марки Computar



Каждый объектив семейства Mхх24-MPW2 наиболее полно реализует свои возможности при установке на камеры с разрешением до 5 мегапикселей и чувствительным элементом формата 2/3 дюйма. Все фиксированные объективы, которые позволяет выбрать данная серия, оборудованы ручной диафрагмой с раскрытием от F2.4 до F16.0 и имеют высокую светосилу, обеспечивающую высокую резкость во всех областях кадра. M0824-MPW2 и M1224-MPW2, как и вариообъективы Computar E3Z4518CS-MPIR, обладают компактными габаритами и небольшой массой, а простота конструкции обеспечивает бесперебойную работу этих устройств с фиксированным фокусом в течение длительного срока без необходимости технического обслуживания.





Особенности моделей серии Mхх24-MPW2



M0824-MPW2 имеет фокусное расстояние 8 мм, а объектив M1224-MPW2 – 12 мм. Минимальная дистанция до объекта, при которой 8- и 12-миллиметровые фиксированные объективы обеспечивают формирование четкой картинки, составляет 0.05 м и 0.1 м, соответственно. Значение углов обзора каждой фиксированной модели разнится в зависимости от формата сенсора камеры. Например, горизонтальные углы обзора M0824/M1224-MPW2 на 2/3-дюймовой матрице составляют 57.80°/39.8°, а на 1/2” – 43.74°/29.5°.





Четкое изображение во всех частях кадра



Качество видео, которое формирует камера, напрямую зависит от светового пучка, фокусируемого на ее чувствительном элементе через объектив, поэтому для многомегапиксельной видеосъемки необходимо покупать специализированную оптику. В отличие от моделей стандартного разрешения, фиксированные объективы серии Mхх24-MPW2 совместимы с широкоформатными сенсорами стандарта HDTV и проецируют на них световой пучок без искажений, так, что все детали сцены будут одинаково хорошо видны и по центру, и по краям кадра. Ручная регулировка раскрытия диафрагмы фиксированной модели позволяет точно настраивать оптическое устройство с учетом условий освещенности на объекте наблюдения, благодаря чему обеспечивается одинаковая яркость всех участков картинки.





Точная передача геометрических параметров объекта



Асимметрия линз, которыми оснащен объектив, зачастую приводит к тому, что камеры при видеосъемке искажают геометрию объектов, особенно по краям кадра. Чтобы нивелировать этот эффект (дисторсию), крайне нежелательный при автоматизированной обработке изображения, фиксированные объективы Computar используют оптические элементы, тщательно подобранные специальным образом. Так, например, при работе с 2/3” сенсором модель M1224-MPW2 с фиксированным фокусным расстоянием 12 мм имеет дисторсию не более -0.05%. При этом искажения столь незначительны, что даже при высокоточном технологическом контроле ими можно пренебречь.





Простая адаптация оптики к условиям применения



Прочное соединение каждого объектива этой серии с камерой, как и трансфокаторов семейства H21Z1016, обеспечивает крепление С-типа, а при необходимости можно купить переходник C/CS и монтировать модели Mхх24-MPW2 на резьбу типа CS. Для систем машинного зрения, работающих в производственных цехах, характерно применение светодиодных, люминесцентных и галогенных источников света. С целью эффективной работы в специфических условиях освещенности на фиксированные объективы M0824-MPW2 и M1224-MPW2 можно установить светофильтр или систему подсветки, для которых предусмотрена резьба M 30.5x0.5 мм и M 27x0.5 мм, соответственно (цена светофильтров/прожекторов подсветки не включена в стоимость Mхх24-MPW2). Механическая часть этих фиксированных устройств, включающая кольца фокусировки и диафрагмирования, фиксируемые винтами, позволяет быстро и с высокой точностью настроить их непосредственно на месте инсталляции.
