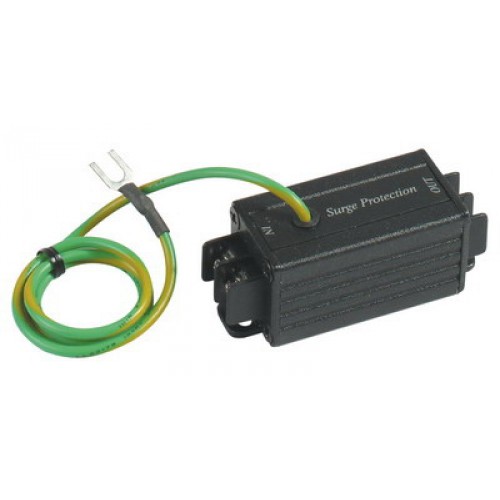

Устройство грозозащиты SP004 предназначено для защиты передатчиков и приемников видеосигнала по кабелю неэкранированной витой пары CAT5 в системах видеонаблюдения от грозовых разрядов, высоковольтных импульсных наводок и сильных электромагнитных полей.





Технические характеристики:



Разъемы подключения (вход/выход)	2 клеммы «под винт» / 2 клеммы «под винт»
Кол-во защищенных каналов	1 канал (защищает 1 пару)
Пропускаемое напряжение	130V AC / 65V DC в сек. при 10 A в сек.
Срок службы	не менее 300 срабатываний (по 100A в секунду)
Время срабатывания	1 нс
Максимальное напряжение перегрузки	4 кВ
Сопротивление при срабатывании	0 Ом
Полоса пропускания	0…1 ГГц
Ослабление сигнала	не более 0.2 дБ
Потери на отражение	16 дБ
Рабочая температура	-40°…+85° C
Относительная влажность   (без образования конденсата)	до 90%
Размер (ДxШxВ)	65x25x25 мм
Вес	65 г

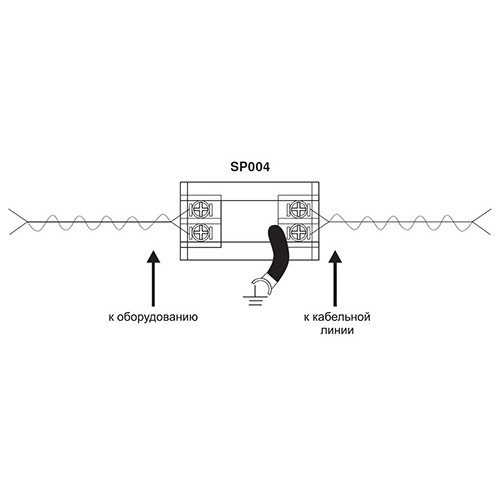

Для сохранения работоспособности оконечного оборудования рекомендуется устанавливать устройства грозозащиты на обоих концах линии, непосредственно перед защищаемым оборудованием.
