УЗЛ-Е: устройство защиты портов в сети Ethernet

предназначено для защиты от импульсных перенапряжений портов локальной сети ETHERNET 10/100 Base-TX; устанавливается в пределах 2-3 зон молниезащиты (в соответствии с МЭК 1312-1); защищаемое оборудование: сетевые видеокамеры, контроллеры систем сигнализации и автоматизации, компьютеры, коммутаторы и т.д.

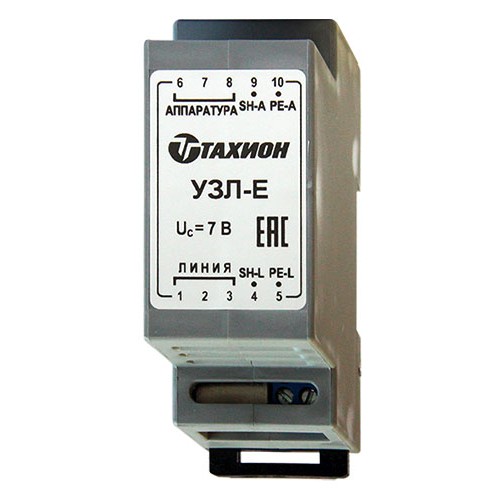

Конструктивно УЗЛ-Е выполнено в пластмассовом корпусе с креплением на 35мм DIN-рейку.

УЗЛ-Е устанавливается в непосредственной близости от защищаемого оборудования и обязательно должно быть заземлено. Подключение УЗЛ-Е к контуру защитного заземления должно производиться через контакт «PE-L» со стороны «Линия».

Технические характеристики:

Защищаемые пары	1-2, 3-6
Номинальное рабочее напряжение U_N	5 В DC
Макс. длительное рабочее напряжение U_С	7 В DC
Номинальный рабочий ток I_N	600 мА
Номинальный ток разряда (8/20 мкс) In линия-линия C1/ линия-земля C2	250 А / 2 кА
Уровень напряжения защиты U_P при In Линия-линия / линия-земля, не более	50 В / 550 В
Уровень напряжения защиты U_P при 1кВ/мкс: Линия-линия / линия-земля, не более	15 В / 550 B
Время срабатывания Ta Линия-линия / линия-земля	<10нс / <100 нс
Вносимое затухание	<3 дБ (<100МГц)
Диапазон рабочих температур	- 55°С ¸ +85°С

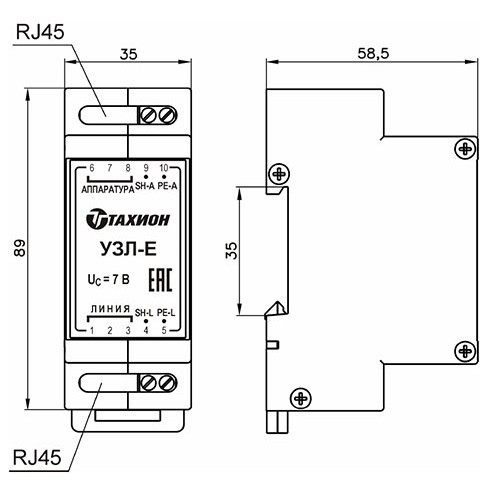

Габаритные размеры	89х58х35 мм
Тип подключения (вход-выход)	RJ45 - RJ45
Вес в упаковке	90 г
Категория испытаний по МЭК 61643-21	С1, С2

Документация:

УЗЛ-Е | Тахион: Устройство защиты портов в сети Ethernet (PDF 0.2 МБ)
