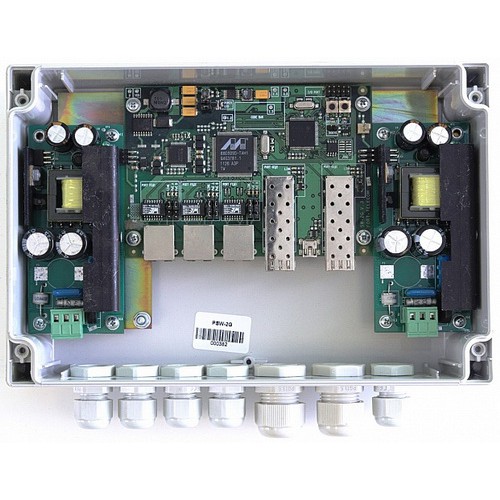

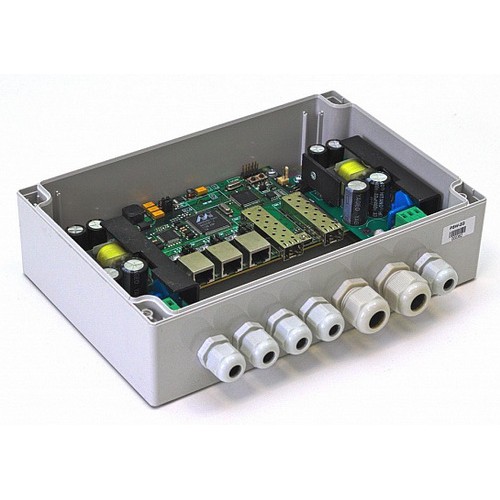

• управляемый коммутатор с двумя гигабитными SFP слотами, для организации протяженных участков передачи данных по оптике
• PoE-инжектор для удаленного питания IP-камеры и термокожуха
• модули грозозащиты по питанию 220В и по Ethernet портам
• модуль контроля зависания видеокамер
• модуль предварительного прогрева термокожухов для комфортного запуска видеокамер
• система поддержания собственного микроклимата
• два блока питания
• микроконтроллер для обеспечения сервисных функций и WEB управления
• компактный корпус и удобные элементы крепления



Именно сбалансированная интеграция необходимых функций внутри PSW-2G позволяет сократить количество дополнительного оборудования, что делает проектирование и инсталляцию всей системы видеонаблюдения проще, надежнее и экономичнее.





Руководство по эксплуатации TFortis PSW-2G | PSW-2G-UPS (PDF 2.2 MB)

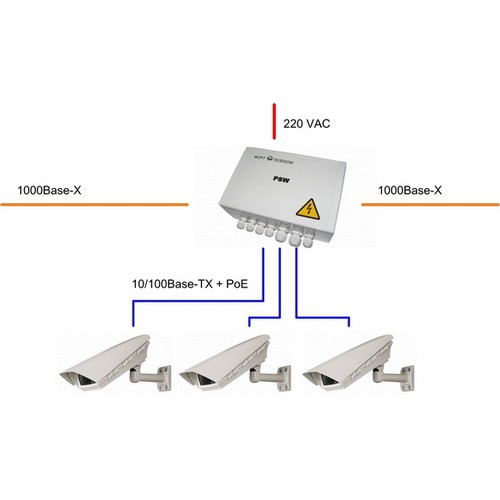

Устройство имеет 3 порта для подключения видеокамер. Эти порты оборудованы PoE-инжектором, что позволяет удаленно запитать как видеокамеру, так и термокожух по обычной 4-х парной витой паре. Передача данных, питание видеокамеры и термокожуха – все пойдет через один кабель. Вам уже не придется прокладывать дополнительно кабель питания до видеокамеры. Это позволит Вам сэкономить на материалах и работах. И если даже в местах установки видеокамер будет по близости питание, то могут возникнуть проблемы с легализацией по его использованию (нужно ставить счетчик, проводить согласования и т.д.). Используя PSW-2G, Вы уходите от вышеуказанных проблем и затрат. С PSW-2G Вы будете устанавливать видеокамеры там, где их нужно ставить, а не там, где получается.



Если Вы подключите PSW-2G через бесперебойник, то, за счет питания по PoE, Вы одновременно обеспечите резервное питание и самих видеокамер. Обратите внимание, что в PSW-2G два блока питания. Первый БП предназначен для питания самого коммутатора и видеокамер, а второй – для питания термокожухов. Поскольку БП имеют раздельные клеммы, то целесообразно подключить через бесперебойник только первый БП. При переходе на бесперебойник камеры будут продолжать работать, а подогрев отключится. Это позволит системе дольше проработать от аккумулятора, а тепла, которое рассеивает камера, достаточно, чтобы не замерзнуть за это время.



Наличие 2-х гигабитных портов позволяет подключать PSW-2G в «цепочку». При этом используется только одно оптическое волокно. Это особенно актуально, когда арендуются линии связи или имеется дефицит свободных волокон оптического кабеля.



Для обеспечения отказоустойчивой сети реализована поддержка протоколов STP/RST. Это дает возможность проложить между устройствами дополнительные каналы связи. В случае обрывов оптики или выхода из строя того или иного сетевого узла, трафик пойдет по альтернативным маршрутам. Рекомендуемая схема - «кольцо» с протоколом RSTP.



Гигабитные скорости позволяют прокачать суммарный трафик даже от мощных видеокамер даже при подключении их к PSW-2G, соединенных в цепочку.

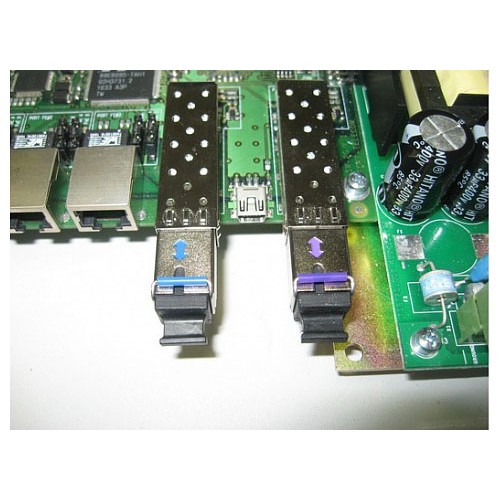

Гигабитные порты реализованы SFP слотами. Теперь у Вас появляется возможность использовать тот SFP модуль, который является наиболее подходящим. Взять модуль на 2 км или на 80 км, с разъемом SC или LC, одномод или многомод, и др. – решать Вам. Если расстояние не более 100 м, Вы вообще можете оборудовать SFP слот медным гигабитом (1000Base-T). Блоки PSW-2G могут поставляться как с предустановленными SFP модулями, так и без них, согласно спецификации заказа.



Наиболее критичным моментом в работе видеокамеры являет процесс ее включения при низкой температуре окружающей среды. Именно холодный старт может стать причиной выхода из строя дорогой видеокамеры. Чтобы избежать подобных случаев, в блоке PSW-2G реализован предварительный прогрев термокожухов. Суть его заключается в том, что после подачи питания на блок, вначале будут запитаны нагревательные элементы термокожухов, а только потом через некоторое время и сами видеокамеры. Такая задержка позволяет обеспечить комфортные условия для запуска видеокамер, а Вам позволит сберечь дорогое оборудование.



PSW-2G постоянно контролирует подключение видеокамеры к коммутатору. Если камера перестает отвечать на служебные запросы коммутатора, то принимается решение о ее зависании. После чего PSW-2G перезапускает видеокамеру по PoE. Данная функция позволяет минимизировать обслуживание системы видеонаблюдения на объекте. Эта функция может быть отключена программно.



Поскольку PSW-2G питает камеры по PoE, то у оператора появляется возможность одним кликом мышки включить или выключить видеокамеру, что бывает необходимым при эксплуатации системы видеонаблюдения.



Входы питания и порты, к которым подключаются видеокамеры, имеют элементы защиты от импульсных перенапряжений большой мощности (грозозащита). Это позволяет как самому коммутатору PSW-2G, а также видеокамерам, функционировать в неблагоприятной электромагнитной обстановке.



Габариты устройства не превышают 240х160х60 мм. Это по площади меньше, чем лист бумаги формата А4. PSW-2G удобно размещать в шкафах. Наличие крепления как на панель так и на DIN-рейку позволяют зафиксировать его просто и надежно. А степень защиты IP66 делают блок неприхотливым к условиям эксплуатации.



PSW-2G не требует технического обслуживания и предназначен для круглосуточной работы в уличных условиях при температуре окружающей среды -55 .. +50 °C.



Важной особенностью PSW-2G по сравнению с другими устройствами семейства PSW является возможность управления через Web интерфейс. Используя интернет браузер (например, IE), Вам достаточно забить IP адрес устройства и Вы получите доступ до управления коммутатором. С выходом новых прошивок будут увеличиваться возможности устройства. Поддержка VLAN, QoS, STP, IGMP, SNMP и др. планируется реализовать в рамках одного и того же «железа». Это означает, что купив сегодня PSW-2G с одним набором функций, завтра Вы сможете увеличить свой функционал простым обновлением ПО. Прошивки бесплатные и самое главное, для обновления Вам не потребуется демонтировать PSW-2G. Все можно сделать удаленно по сети через дружелюбный Web интерфейс.
