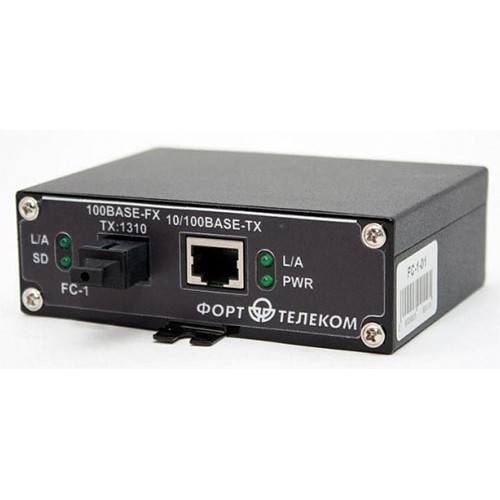

TFortis FC-1 (FC-1-15): однопортовый (100Мбит/с) медиаконвертер, разъем SC.

Медиаконвертер FC-1 осуществляет преобразование интерфейсов 10/100Base-Tx и 100Base-Fx (медь – оптика). Устройство использует волновое уплотнение (WDM), чем достигается одновременная передача и прием по одному оптическому волокну.

Для подключения необходимо использовать одномодовый оптический кабель с SC разъемом. Максимальное расстояние передачи до 20 км.

Устройство неприхотливо к условиям эксплуатации. Рабочий диапазон температур составляет от -5° до +50° C. Широкий диапазон питающих напряжений от +9В до +27В удобен для подключения к низковольтовым системам электропитания с резервированием от АКБ. Защита от нарушения полярности питающего напряжения делают устройство простым в монтаже.

Внимание, блок питания в комплект поставки не входит!

Устройство поддерживает функцию LLCF (Link Loss Carry Forward). Суть функции заключается в том, что, если произойдет обрыв оптического кабеля, то на медном порту пропадет Link.

Медиаконвертеры FC-1 поддерживают функцию LLR (Link Loss Return). При включенной функции LLR медиаконвертер отключает передатчик оптического порта, если приемник не получает сигнала. Эти функции позволяют мгновенно получить информацию при возникновении проблем связи и обеспечить эффективное решение для контроля за сетью с возможностью автоматического резервирования.

Устройство рекомендовано для работы с коммутаторами TFortis PSW-1 и TFortis PSW-11

Руководство по эксплуатации медиаконвертера FC-1 (PDF 0.4 MB)

Технические характеристики:

Преобразование	между 10/100Base-Tx и 100Base-Fx
Оптический разъем	SC
Макс. расстояние передачи	20 км
Передача и прием по одному кабелю	FC-1-15 TX:1550 nm RX:1310 nm
Функции	- автоопределение скорости и режима дуплекса на порту 10/100BASE-Tx - поддержка Auto-MDIX для порта 10/100BASE-Tx - управление потоком IEEE 802.3x - микровыключатели для настройки режимов работы - поддержка функции LLCF - поддержка функции LLR - индикаторы состояния
Физические параметры	- напряжение питания: 9…27 В переменного тока (блок питания в комплект поставки не входит) - защита от нарушения полярности питающего напряжения - потребляемая мощность: 3 Вт - степень защиты от внешних воздействий: IP30 - температура эксплуатации: от -50° до +50° С - габаритные размеры: 34x105х100 мм

Прием и передача по одному оптическому волокну

Медиаконвертер использует WDM приемо-передающий оптический модуль, что позволяет работать через одно оптическое волокно. Это особенно актуально при дефеците или аренде оптических линий.

Передача по оптике на расстояние до 20 км

В медиаконвертере используется мощный оптический передатчик, который гарантированно работает на расстояние до 20 км.

Широкий диапазон питающего напряжения

Входное напряжение может быть в диапазоне от 9 до 27В, что позволяет подключать устройство к низковольтовым системам электропитания с резервированием от АКБ.

Защита от нарушения полярности питающего напряжения

В случае нарушения полярности питающего напряжения, устройство не выйдет из строя. При устранении неправильной полярности медиаконвертер будет исправно функционировать.

Индикация

Индикаторы медиаконвертера отображают состояние устройства для более удобного контроля работы устройства.

Функция LLCF

Устройство поддерживает функцию LLCF (Link Loss Carry Forward). При включенной функции LLCF медиаконвертер ретранслирует аварийное сообщение о потере оптического соединения в медную линию. Другими словами, если произойдет обрыв оптического кабеля, то на медном порту пропадет Link.

Функция LLR

Устройство поддерживают функцию LLR (Link Loss Return). При включенной функции LLR медиаконвертер отключает передатчик оптического порта, если приемник не получает сигнала.
