PSW-2G 4F UPS | TFortis
TFortis PSW-2G4F-UPS: гигабитный управляемый уличный PoE коммутатор для подключения 4 камер с системой бесперебойного питания
Коммутатор TFortis PSW-2G4F-UPS разработан на основе TFortis PSW-2G-UPS при этом количество портов в модели было увеличено. Теперь один коммутатор серии 4F может одновременно обслуживать четыре IP-камеры, а не три, как было ранее.
TFortis PSW-2G4F-UPS: это уличный 6-портовый гигабитный управляемый коммутатор со встроенным источником бесперебойного питания для построения сетей IP-видеонаблюдения на основе коммутатора PSW-2G4F.

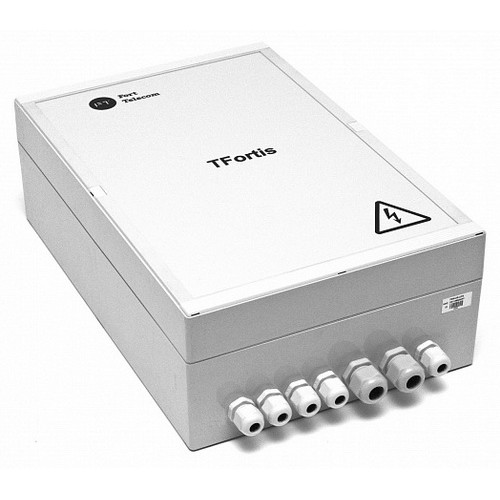

PSW-2G4F-UPS представляет собой всепогодный компактный бокс, изготовленный из прочного высококачественного пластика. Габариты устройства не превышают 360х240х120 мм, что делает его удобным для установки в места, куда другие устройства поместить проблематично. А степень защиты IP66 делают блок неприхотливым к условиям эксплуатации.

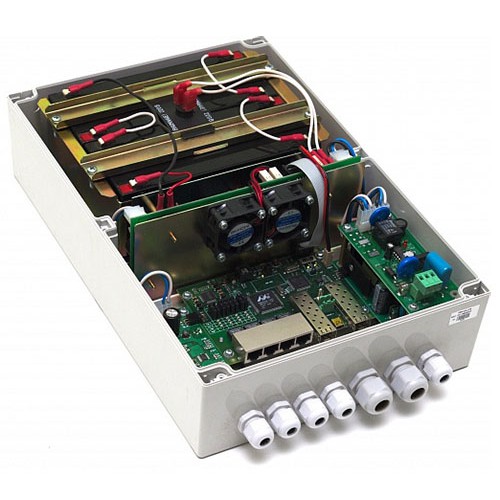

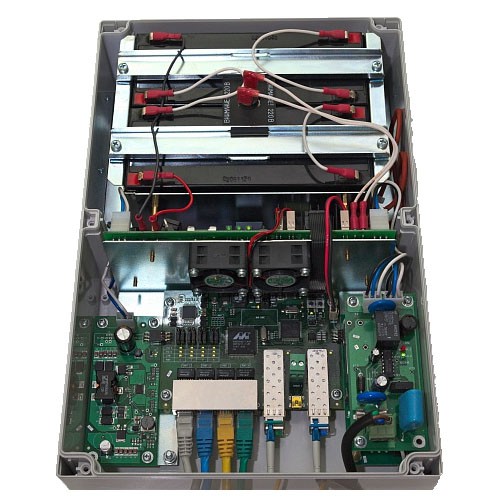

В состав PSW-2G4F-UPS входят:
- управляемый коммутатор с двумя гигабитными SFP слотами, для организации протяженных участков передачи данных по оптике
- PoE-инжектор для удаленного питания IP-камер и термокожухов
- модули грозозащиты по питанию 220В и по Ethernet портам
- модуль контроля зависания видеокамер
- модуль предварительного прогрева термокожухов для комфортного запуска видеокамер
- два входа (сухие контакты) для подключения датчиков вскрытия или иных датчиков
- 4 аккумуляторных батареи для автономного питания системы
- контроллер заряда АКБ
- узел стабилизации питания от АКБ
- реле контроля напряжения, которое отключает сетевое напряжение в случае отклонения его от нормы
- система поддержания собственного микроклимата
- два блока питания
- микроконтроллер для обеспечения сервисных функций и WEB управления
- компактный корпус и удобные элементы крепления
Порты Fast Ethernet предназначены для подключения 4-х IP-камер. Они поддерживают питание по технологии PoE, что дает возможность удаленно запитать как IP-камеру, так и PoE термокожухи TFortis TH-02 или TFortis TH-03 по обычному 4-х парному UTP/FTP кабелю.
Порты Gigabit Ethernet (SFP слоты) предназначены для подключения к магистральной сети. Коммутатор не имеет привязки к определенной модели SFP-модуля и пользователь имеет возможность установить наиболее подходящий SFP-модуль для конкретных условий. Наличие двух гигабитных портов позволяет подключать коммутатор в цепочку или кольцо, что наиболее актуально при аренде линий связи или дефиците свободных волокон оптического кабеля.
Встроенный источник бесперебойного питания позволяет осуществлять резервное питание как самого коммутатора, так и IP-камер запитанных от него по PoE. При отклонении сетевого напряжения от нормы коммутатор перейдет на автономное питание от АКБ.
Отклонением от нормы считаются:
- полное отключение сетевого напряжения
- сетевое напряжение ниже минимального порога (перекос фаз)
- выше максимального порога (перекос фаз)
- приложено напряжение 380В (потеря нуля)
TFortis PSW-2G4F-UPS имеет удобное управление с помощью дружественного Web-интерфейса, текстового интерфейса Telnet и команд протокола SNMP.
Технические характеристики:
| Интерфейсы |
- 4 порта 10/100Base-Tx RJ-45 PoE
- 2 порта 1000Base-X SFP
- коммутатор совместим с любыми гигабитными SFP-модулями
рекомендуемые к использованию SFP модули
|
| PoE |
- стандарт PoE: 802.3af
- поддержка Passive PoE
- мощность на порт: не менее 15.4 Вт по варианту А
- мощность на порт: не менее 15.4 Вт по варианту B
|
| Функции |
- контроль зависания IP-камер
- питание IP-камеры и термокожуха по одному кабелю "витая пара"
- предварительный подогрев термокожухов
|
| Источник бесперебойного питания |
- тип аккумуляторных батарей: 12В, 2.2А*ч
- количество аккумуляторных батарей: 4шт
- габариты аккумуляторных батарей:178х35х61 мм
- резервный режим работы при:
полном отключении сетевого напряжения
сетевом напряжении выше/ниже нормы (перекос фаз)
напряжении в сети 380В (потеря нуля)
|
| Протоколы |
- STP (802.1d)/RSTP(802.1w)
- IGMP Snooping v2
- VLAN (802.1q)
- Flow Control (802.3x)
- Quality of Service(QoS, 802.1p)
|
| Мониторинг |
- кабельный тестер
- SNMP Traps
- Syslog
- системный журнал
- сухие контакты для подключения внешних датчиков
|
| Управление |
- Web-интерфейс
- Telnet
- SNMP v1
|
| Физические параметры |
- наработка на отказ не менее 50 000 часов (5,7 лет)
- напряжение питания: ~ 220В (от 187В до 246В)
- макс. потребляемая мощность: не более 190Вт
- степень защиты от внешних воздействий: IP66
- рабочая температура: от -45 до 40 °С
- масса: не более 6 кг
- размеры: 360х240х120 мм
|
- Всепогодное исполнение
Корпус устройства выполнен из технополимера, устойчивого к жестким условия эксплуатации. Защита от пыли и влаги IP66.
- Работа при экстремальных температурах
В устройстве используется индустриальная элементная база, которая отличается расширенным температурным диапазоном. При использовании SFP модулей в индустриальном исполнении гарантируется работа от -45 до +40С.
- Высокопроизводительный гигабитный коммутатор
Основой коммутатора является высокопроизводительной чип компании Marvell, который обеспечивает обработку большого трафика, идущего от IP-видеокамер.
- Поддержка PoE
Коммутатор может запитать любую PoE видеокамеру, поддерживающую стандарт IEEE802.3af.
- Питание термокожухов по PoE
При работе с термокожухами TFortis TH коммутатор по обычной витой паре питает и видеокамеру (IEEE802.3af) и термокожух (Passive PoE).
- Подключение к 220В
Встроенный БП обеспечивает непосредственное подключение коммутатора к электропитанию 220В и исключает потребность в дополнительных БП.
- Грозозащита
Встроенная грозозащита по портам Ethernet и питанию 220В надежно защищают как коммутатор, так и подключаемые видеокамеры от импульсных помех, наведенных грозовыми разрядами.
- Холодный старт
Функция предварительного прогрева термокожухов обеспечивает безопасное и гарантированное включение видеокамер на морозе.
- Автоматическая перезагрузка видеокамер при их зависании
Коммутатор контролирует работу видеокамеры. Если видеокамера зависает, коммутатор автоматически перезагружает ее по PoE. Это позволяет строить необслуживаемые системы IP-видеонаблюдения.
- Работа в кольце и цепочке
Благодаря двум гигабитным портам можно соединять коммутаторы цепочкой. А поддержка протоколов STP/RSTP позволяет создавать кольцевые топологии, что существенно увеличивает отказоустойчивость системы.
- Бесперебойное питание всей системы
Поскольку в коммутаторе PSW-2G4F-UPS находится бесперебойный источник питания, а камеры работают по PoE, то вся система получается зарезервированной по питанию.
- Устойчивость к напряжению 380В
При подаче напряжения 380В коммутатор PSW-2G4F-UPS перейдет на АКБ и сохранит работоспособность всей системы от резервного источника питания.
